7. Sendermenü [Transmitter menu]

_images/tx_menu_conn.svg

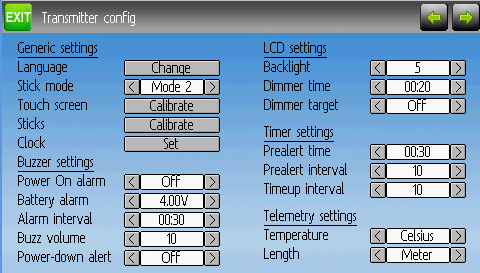

7.1. Sendereinstellungen [Transmitter config]

Die Konfigurationsseite definiert verschiedene Senderfunktionen. Man erreicht sie vom Hauptmenü über das Senderoptionen-Symbol. Beachten Sie, dass alle Masken in diesem Abschnitt die Voreinstellungen zeigen.

_images/tx_config.png

7.1.1. Allgemeine Einstellungen [Generic settings]

Sprache [Language]: Wählen Sie die passende Sprache für alle Texte.

HINWEIS: Diese Funktion ist nicht auf der Devo7e verfügbar.

Knüppelmodus: Wählen Sie einen der Modi 1-4.

  • Mode 1 ist in Europa verbreitet. Höhenruder und Seitenruder sind links, Gas und Querruder sind rechts.
  • Mode 2 ist in Nordamerika verbreitet. Gas und Seitenruder sind links, Höhenruder und Querruder rechts.
  • Mode 3 hat Höhenruder und Querruder links, Gas und Seitenruder rechts.
  • Mode 4 hat Gas und Querruder links, Höhenruder und Seitenruder rechts.

Knüppel [Sticks]: Kalibrieren Sie den Bewegungsumfang aller analogen Knüppel und Stellknöpfe.

Um eine Knüppelkalibrierung durchzuführen, markieren Sie die ‚Kalibrieren‘-Option und drücken die ENT Taste. Folgen Sie den Anweisungen auf dem Bildschirm um die Knüppel zu bewegen und bestätigen Sie mit der ENT Taste.

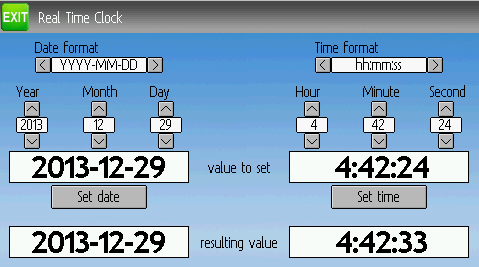

Echtzeituhr (nur Devo12) [Real time clock]: Setzen der aktuellen Uhrzeit und des Datums.

_images/clock.png

7.1.2. Summer-Einstellungen [Buzzer settings]

Einschaltalarm [Power On Alarm]: Einstellen des Benachrichtigungsintervalls wenn der Sender ohne Bedienung ist. Der Bereich ist minütlich einstellbar von 0 – 60 Minuten.

Akkuwarner [Battery alarm]: Einstellen der Batteriespannung ab der ein Alarm ertönt. Der Spannungsbereich ist 3,30 – 12,00 V in 0,01 V Schritten.

Alarm-Intervall [Alarm interval]: Einstellen der Alarmwiederholungen für eine schwache Batterie. Das Alarm-Intervall kann von 5 Sekunden bis zu 1 Minute in 5 Sekunden-Abständen eingestellt werden. Es kann auch auf ‚Aus [Off]‘ gesetzt werden.

Lautstärke [Buzz volume]: Einstellen der Summer-Lautstärke. Der verfügbare Bereich ist 1 – 10; der Summer kann auch auf ‚Aus [Off]‘ gesetzt werden.

Vibration: Aktiviert Vibration für Alarme (falls verfügbar).

Abschaltalarm [Power-down alert]: Spielt einen Ton beim Ausschalten.

7.1.3. LCD Einstellungen [LCD settings]

Helligkeit [Backlight]: Einstellen der Bildschirmhelligkeit. Akzeptierte Werte sind von 1 bis 10.

Kontrast [Contrast]: Einstellen des Bildschirmkontrasts. Akzeptierte Werte sind von 1 bis 10.

Dimmzeit [Dimmer time]: Einstellen der Dimmerverzögerung. Die Zeiten können von 5 Sekunden bis 2 Minuten in Abständen von 5 Sekunden eingestellt werden. Die Einstellung auf ‚Aus [Off]‘ zwingt die Hintergrundbeleuchtung solange anzubleiben wie der Sender angeschaltet ist.

Dimmer Ziel [Dimmer target]: Einstellen der gedimmten Bildschirmhelligkeit. Akzeptierte Werte sind von 1 bis 10 und die Helligkeit kann auch ausgeschaltet werden.

7.1.4. Zeitgeber-Einstellung [Timer settings]

Warnungszeitraum [Prealert time]: Zeitpunkt des Beginns des Warntons bevor der Zeitgeber Null erreicht. Akzeptierte Werte sind von 5 Sekunden bis zu 1 Minute in Intervallen von 5 Sekunden. Die Warnungszeit kann auch abgeschaltet werden.

Warnungsintervall [Prealert interval]: Wie oft gewarnt wird bevor der Zeitgeber 0 erreicht. Das Intervall kann von 1 – 60 Sekunden eingestellt werden und auch ausgeschaltet werden.

Alarmintervall [Timeup interval]: Wie oft gewarnt wird, wenn der Zeitgeber abgelaufen ist. Das Intervall kann von 1 – 60 Sekunden eingestellt werden und auch ausgeschaltet werden.

7.1.5. Telemetrieeinstellung [Telemetry settings]

Temperatur [Temperature]: Einstellen der Einheit, in der Temperaturen bei Telemetrie angezeigt werden. Verfügbare Optionen sind Celsius und Fahrenheit.

Länge [Length]: Einstellen der Einheit, in der Längen bei Telemetrie angezeigt werden. Auswahlmöglichkeiten sind Meter und Fuß.

7.2. Kanal-Anzeige [Channel monitor]

_images/channel_monitor.png

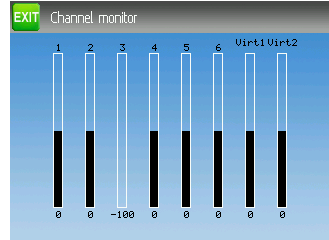

Der Kanal-Ausgabe-Bildschirm erlaubt dem Benutzer die Werte jedes einzelnen Kanals als Senderausgabe zu sehen. Die Kanal-Ausgabe zeigt den Wert basierend auf Minimum- und Maximumwerten sowie der Skalierung.

Beispiel: Ein auf -60 bis +60 skalierter Kanal wird nur Werte in einem Bereich zwischen -60 und +60 abhängig von der Knüppelposition anzeigen.

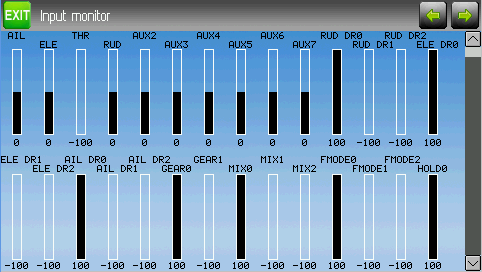

7.3. Eingaben-Anzeige [Input Monitor]

_images/input_monitor.png _images/input_monitor2.png

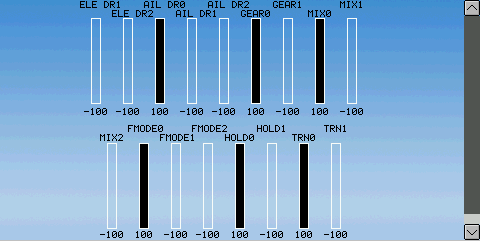

Die Eingaben Anzeige zeigt Werte, die mit der aktuellen Position der Stellwerte verbunden sind. Die angezeigten Werte sind ein Prozentanteil des gesamten Bereichs der Bedienelemente basierend auf einer -100% zu +100% Skala.

HINWEIS: Devo8 ist auf AIL, ELE, THR, RUD, RUD DR0/1, ELE DR0/1, AIL DR0/1, GEAR0/1, FMOD0/ 1/2 und MIX0/1/2 limitiert.

HINWEIS : Devo6 ist auf AIL, ELE, THR, RUD, DR0/1, GEAR0/1, FMOD0/ 1/2 und MIX0/1/2 limitiert.

7.4. Tasten-Anzeige [Button Monitor]

_images/button_monitor.png

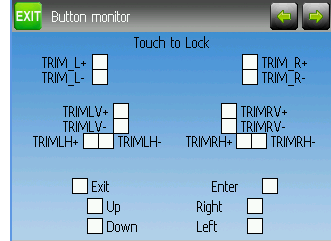

Die Tasten-Anzeige wird benutzt, um sicherzustellen, dass die physikalischen Knöpfe des Sender so wie erwartet arbeiten. Drücken eines Knopfes wählt das entsprechende Viereck auf dem Bildschirm aus. Um ‚EXT‘, ‚L-‚ oder ‚R+‘ zu testen berühren Sie den Bildschirm um die oberen Knöpfe zu sperren. Berühren Sie den Bildschirm erneut, um die Sperre wieder aufzuheben.

HINWEIS: Devo6 hat keine oberen L/R Trimmknöpfe.

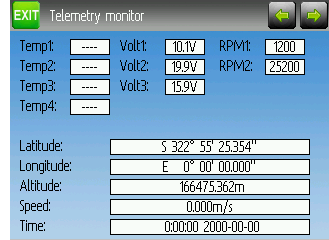

7.5. Telemetrie-Anzeige [Telemetry monitor]

_images/telemetry_monitor.png

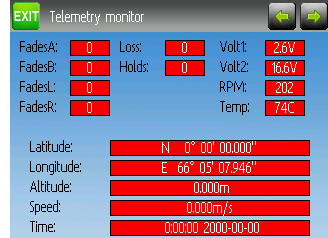

Bestimmte Protokolle haben die Fähigkeit, während der Benutzung Telemetriedaten zurück zum Sender zu übertragen. Telemetriedaten können Temperaturmessungen, verschiedene Spannungsmessungen, Motor- oder Maschinendrehzahlen oder auch GPS bezogene Informationen beinhalten; diese Daten sind aber nicht hierauf beschränkt.

Telemetriedaten sind standardmäßig für alle unterstützten Protokolle außer DEVO und FrSky ausgeschaltet. Vergleichen Sie mit dem entsprechenden Abschnitt um zu lernen, welche Protokolle Telemetrie unterstützen und um die verfügbaren Felder zu identifizieren.

_images/telemetry_monitor2.png

Da sich jedes Protokoll in dem Typ der möglichen Rückgabedaten unterscheidet, lesen Sie bitte die Dokumentation des Originalherstellers in Bezug auf zusätzliche Hardware, die benötigt werden um die Daten zu sammeln.

Bis gültige Daten übertragen werden sind alle Werte rot.

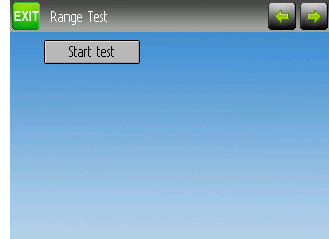

7.6. Reichweitentest [Range Test]

Es wird empfohlen, vor dem ersten Flug eines Modells einen Reichweitentest durchzuführen um sicherzustellen, dass Sie bei normalen Flugentfernungen die Kontrolle über das Modell behalten. In manchen Vereinen ist dies eine Sicherheitsmaßnahme die vor dem Flugbetrieb durchgeführt werden muss.

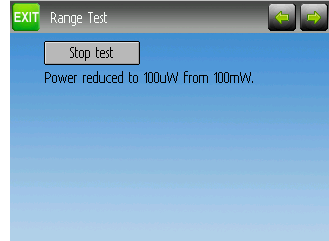

Nach Öffnung der Seite ‚Reichweitentest‘, drücken Sie die ‚Beginne Test‘ Schaltfläche um den Test zu starten. Die alte und die neue Sendeleistung werden angezeigt. Der normale Ablauf ist sich anschließend 30 m vom Modell zu entfernen und zu prüfen, ob weiterhin alle Funktionen des Flugmodells gesteuert werden können. Anschließend können Sie ‚Test beenden‘ drücken um den Reichweitentest zu beenden und die normale Sendeleistung wiederherzustellen. Durch drücken von ‚Ext‘ wird ebenfalls die normale Sendeleistung wiederhergestellt.

Die Senderreichweite reduziert sich um die Quadratwurzel der Reduktion der Sendeleistung. Eine Senkung von 100 mW auf 100 µW entspricht einer Leistungsänderung um den Faktor 1000, oder einer Reichweitenreduzierung um Faktor 30. Eine normale Reichweitentestung bei 30 m bedeutet somit, dass Sie das Modell bis zu 900 m weit kontrollieren können.

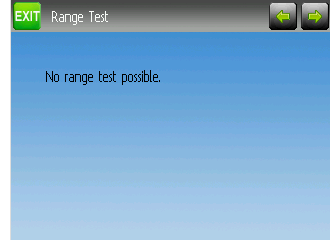

Das für das aktuelle Modell verwendete HF-Modul muss einen Leistungsverstärker (PA) besitzen. Wenn dies nicht der Fall ist oder für das Modell bereits die minimale Sendeleistung gewählt wurde, wird ein Hinweis angezeigt.

_images/range_test.png _images/range_test2.png _images/range_test3.png

7.7. USB/Über [USB/About]

_images/usb1.png

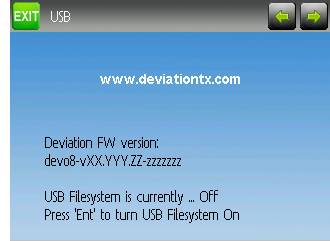

Die USB-Seite kann über die Auswahl von ‚USB‘ im Hauptmenü erreicht werden. Der USB-Modus kann ein- und ausgeschaltet werden und ermöglicht den Zugriff auf das Dateisystem des Senders über einen via USB angeschlossenen Computer. Ist der USB-Modus aktiviert, erhalten Sie Zugriff auf das Deviation Dateisystem als USB-Massenspeicher. Dort können Sie Dateien zwischen Computer und Sender bewegen oder kopieren. Alle Konfigurationsdateien sind in diesem Modus verfügbar.

HINWEIS: Der USB-Modus sollte nicht aktiviert werden, wenn ein Modell verbunden ist, da die Verwendung von USB die Signalübertragung unterbricht!
